LM3875    作者:jateazrael



先焊上兩個SMD的二極體
D3是較小的1N4148,要注意二極體的方向

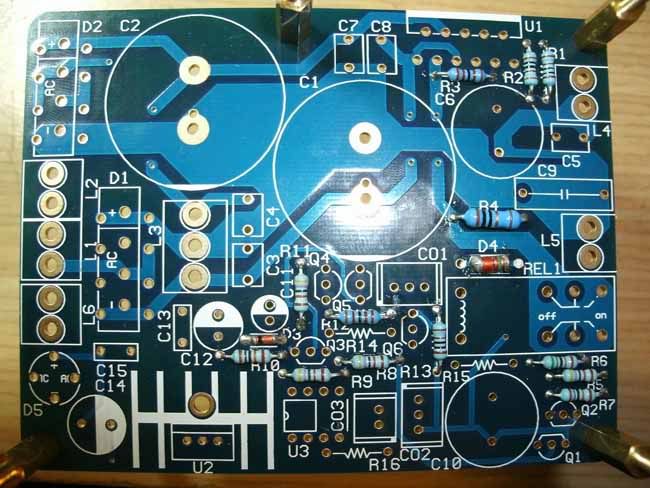

原套件有部分電阻是使用碳膜電阻,自已全部換成精密電阻。將電阻焊上,除了R4為1/2W的電阻,其於都是1/4W或1/8W的電阻

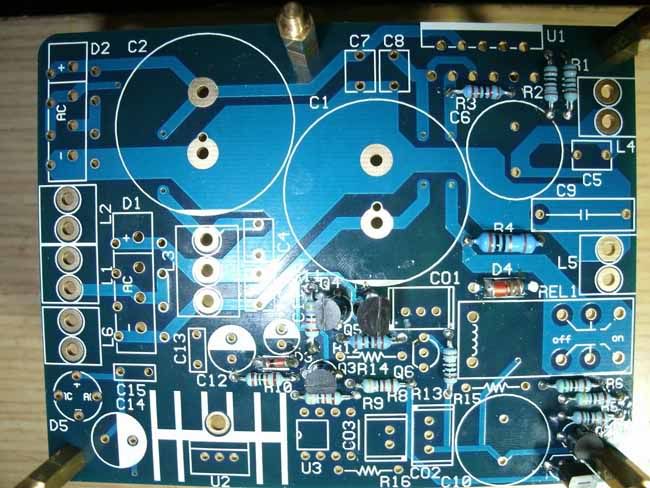

裝上電晶體,和二極體一樣有方向性

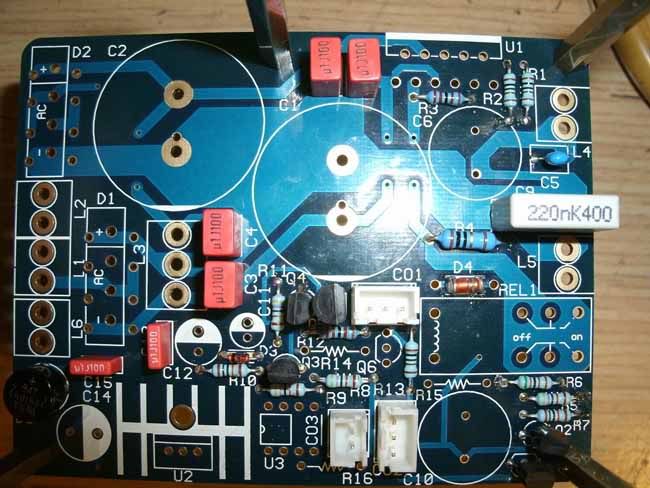

裝上WINA的金屬皮膜電容



黑金端子台,這個也有方向性,裝反了會比沒裝更難配線
再補上兩個無極性的電容

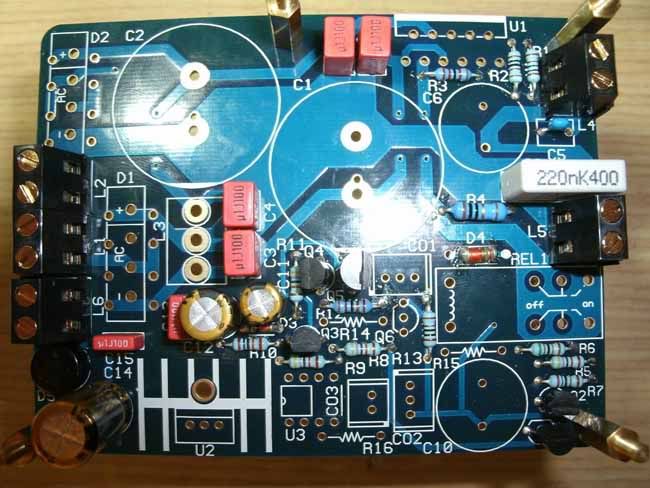

橋式整流與電解電容,要注意方向



要用LED當指示燈,只需安裝C01就好,我目前的做法是把右邊與中間的腳短路,再接到LED的正極,這樣的接法會讓LED在繼電器線圈沒通電時,LED會亮;也可以在右邊與中間兩腳之間加上LED與電阻,這就變成繼電器線圈通電時,LED會亮。
若不需LED,則PCB背面的A點短路
這個部分(CO2,CO3)是我多焊上去的,是用來搭配其它套件的。



裝上橋式整流,需注意PCB上的標示是錯誤的,橋式整流需要反裝(缺角朝7812的方向)

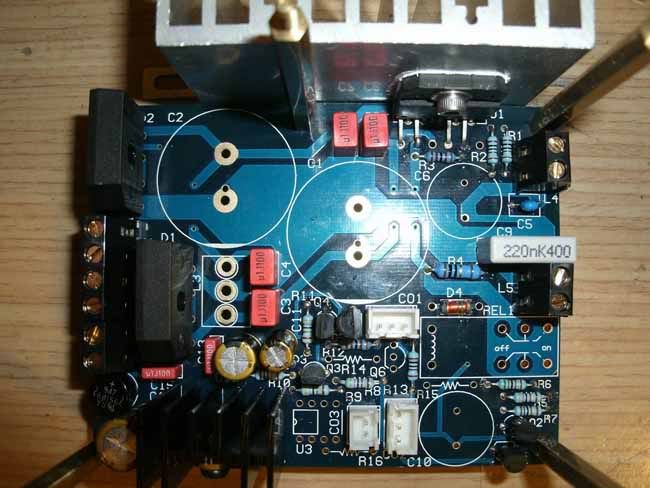

先將散熱片與7812鎖在一起,再裝到PCB上,建議加上絕緣豆與矽膠片



因為空間不足,建議先將LM3875與散熱片鎖好之後,再由PCB正面焊接幾點,將LM3875PCB的位置作固定,之後再翻到背面補焊,最後再把無極性電解電容與繼電圖裝上;或是使用外六角螺絲搭配開口板手安裝。另外,LM3875的第五腳要剪掉。



Ben大建議在L2這邊加裝一顆100K的電阻,我是將電阻焊在PCB背面
將繼電器與兩顆Nichicon MUSE ES 220uF/50V裝上,繼電器的腳位有方向性,需注意;Nichicon MUSE ES 220uF/50V則是無極性電容,無方向性。



套件原本是使用 Nichicon MUSE FW 2200uF/63V,我自已是使用Nichicon KG 4700uF/63V。因為PCB標示有誤,這兩個電容(C1,C2)需要反裝,負極朝向LM3875

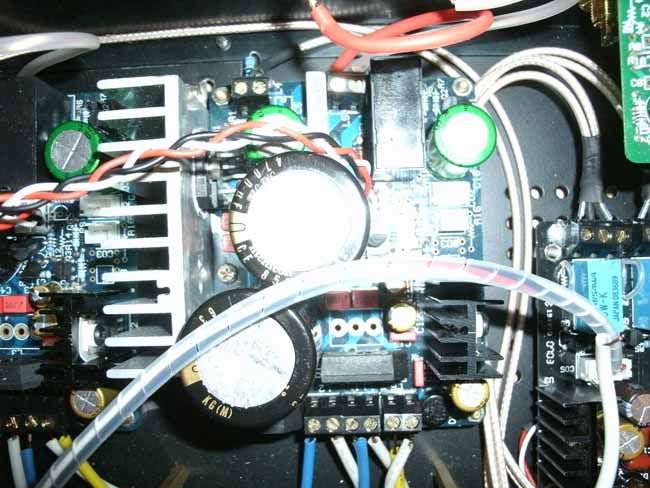

剛把電源線路配好的狀況,現在看來…當初訂製變壓器,留 30公分的引線還是太短了點。變壓器規格為 AC12V/500mA*2,AC18V/1A*2 ,AC8.5V/1A*1, AC24V/3A*4。

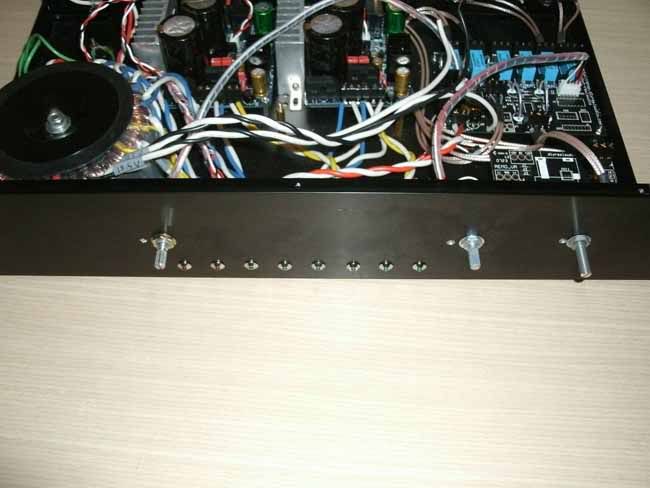

面板,除了音量控制之外,還有兩個波段開關與八個指示燈。右邊的為四段波段開關為訊號選擇與指示燈的控製;左邊的兩段波段開關則是作為工作模式與指示燈的控製,看是要當綜合擴大機,或是當成一般後級使用。指示燈是用來顯示工作模式、訊號選擇與喇叭保護器是否跳脫。



這部分是指示燈與波段開關的聯結。訊號輸入與工作模式的指示燈的電源,我從輸入輸出選擇板上的7805拉的。需加上限流電阻,以防指示燈燒掉。



最後是安裝AC-DC 02這張穩壓板,並將電源接到BUFFER PCBREMO VR上。等到測試都沒問題了,再回過頭來整線,並把變壓器的地線改到AC-DC 02上。全機的落地為是AC-DC 02。



補充:
輸入輸出選擇板這個部分,因為我把六個繼電器都當成輸入,而且R6、R7、R9、R10都用銅線短路。因此需要作個小修正才能正常工作。

將繼電器的OFF腳剪掉,並把PCB正面(文字面)相對應的點用絕緣膠帶貼起來,確保繼電器OFF的腳不會與PCB接觸。
